在电子元器件、传感器、射频器件、封装基板、功率模块等产品中，陶瓷芯片并不少见。陶瓷材料本身具有耐高温、绝缘性好、尺寸稳定、耐腐蚀等特点，很适合用在高可靠性电子领域。但陶瓷虽然性能稳定，却不能直接满足所有电连接、焊接、导电和封装需求。很多时候，陶瓷芯片还需要经过金属化处理，其中“陶瓷芯片镀金”就是比较常见的一道表面处理工艺。

　　陶瓷芯片镀金，并不是为了让产品看起来更亮、更高级，而是为了提升导电性能、焊接性能、耐氧化能力和长期可靠性。尤其在精密电子、航空航天、医疗器械、半导体封装、微波射频、传感器等领域，表面镀层质量往往会直接影响后续装配和使用寿命。

　　一、什么是陶瓷芯片镀金?

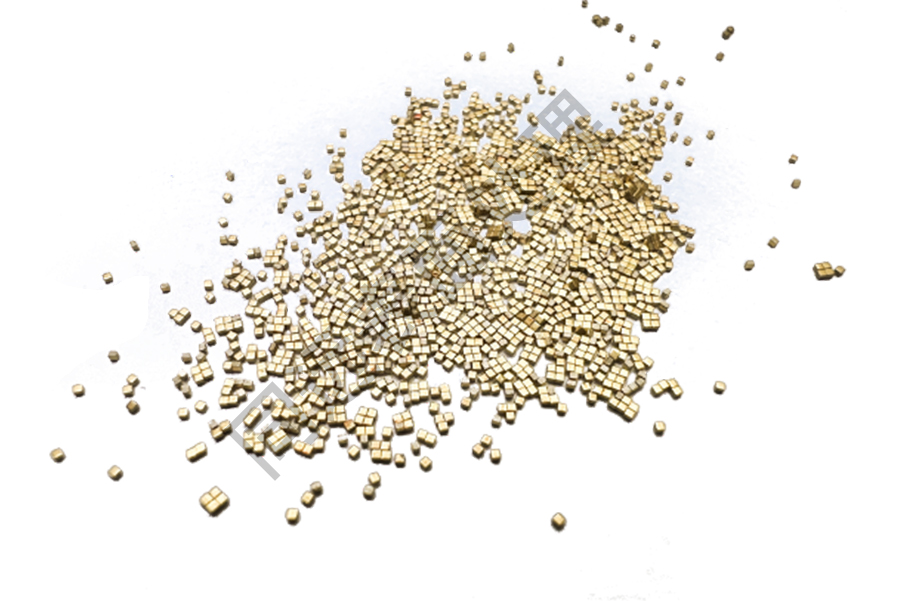

　　陶瓷芯片镀金，简单来说，就是在陶瓷芯片表面指定区域形成一层金镀层。由于陶瓷本身不导电，也不像金属那样可以直接电镀，因此通常需要先进行陶瓷金属化处理，让陶瓷表面具备可导电、可镀覆、可焊接的基础，再进行镀镍、镀金等后续工艺。

　　常见陶瓷材料包括氧化铝陶瓷、氮化铝陶瓷、氧化锆陶瓷、玻璃陶瓷等。不同材料的热导率、绝缘性、表面状态和应用环境不同，对镀金工艺的要求也会有区别。

　　陶瓷芯片镀金的关键不只是“镀上一层金”，而是要保证镀层与陶瓷基体之间结合牢固，金属层厚度均匀，表面洁净，焊接可靠，并且在高温、湿热、振动、电流冲击等环境下仍然保持稳定。

　　二、陶瓷芯片为什么需要镀金?

　　陶瓷芯片镀金的首要目的，是改善电连接性能。陶瓷本身是绝缘材料，无法直接承担电信号传输或导电连接任务。经过金属化和镀金后，陶瓷芯片表面可以形成稳定的导电区域，便于后续焊接、键合、封装或与其他元器件连接。

　　其次，镀金可以提升抗氧化性能。金具有很好的化学稳定性，不容易被空气氧化。很多金属表面时间久了会生成氧化层，影响焊接和导电，而金镀层能在较长时间内保持较好的表面状态。对于长期存放、精密连接或高可靠性产品来说，这一点很重要。

　　第三，镀金有利于焊接和键合。陶瓷芯片在封装过程中，可能需要进行锡焊、金丝键合、铝丝键合、共晶焊接等工艺。表面镀金后，可以提高焊接润湿性和连接稳定性，减少虚焊、接触不良、氧化污染等问题。

　　第四，镀金还能提升耐腐蚀能力。一些陶瓷芯片可能应用在潮湿、腐蚀性气体、化学介质或高温环境中。如果表面金属层抗腐蚀能力不足，后期就可能出现性能衰减。金镀层能为关键导电区域提供保护。

　　三、陶瓷芯片镀金常见应用场景

　　在半导体封装中，陶瓷基板和陶瓷芯片常用于承载芯片、传递热量和实现电气连接。镀金层可以为芯片焊接、引线键合和封装连接提供可靠表面。

　　在射频和微波器件中，信号传输对表面导电性和稳定性要求较高。镀金层表面稳定、导电性好，适合用于一些高频连接部位、微波电路基板和精密电子模块。

　　在传感器领域，陶瓷芯片常用于压力传感器、氧传感器、温度传感器、气体传感器等产品。镀金后可以改善电极连接效果，提高信号传输稳定性，也有助于产品在复杂环境中长期工作。

　　在医疗器械和精密仪器中，一些小型陶瓷电子部件需要具备良好的生物兼容性、耐腐蚀性和电连接可靠性。镀金工艺可以提高表面稳定性，减少长期使用中的接触问题。

　　在航空航天、军工电子和高端工业控制领域，产品通常面临高低温循环、振动、冲击、湿热等复杂条件。陶瓷芯片镀金可以提升关键连接区域的可靠性，降低失效风险。

　　四、陶瓷芯片镀金前为什么要先金属化?

　　陶瓷不是金属，表面不能像铜、铁、镍那样直接进行普通电镀。要让陶瓷表面能够镀金，通常需要先做金属化层。这个过程可以理解为在陶瓷和金属镀层之间建立一层“过渡桥梁”。

　　常见陶瓷金属化方式包括厚膜金属化、薄膜金属化、钼锰金属化、活性金属钎焊、溅射沉积等。不同方式适合不同产品结构和使用要求。

　　金属化层的质量非常关键。如果金属化层附着力不足，后续镀金层再漂亮也没有意义。产品在焊接、高温或使用过程中，可能出现起皮、脱落、开裂等问题。因此，陶瓷芯片镀金的基础不是最后一层金，而是前面的金属化处理是否可靠。

　　对于高要求产品来说，金属化层厚度、图形精度、附着强度、烧结工艺、表面洁净度都需要严格控制。只有底层稳定，镀金层才能发挥应有作用。

　　五、陶瓷芯片镀金有哪些工艺路线?

　　陶瓷芯片镀金常见路线通常是先金属化，再镀镍，最后镀金。镍层在其中起到阻挡层和过渡层作用，可以增强镀层结构稳定性，也能防止底层金属扩散影响表面性能。金层则负责提供良好的导电、抗氧化和焊接性能。

　　根据产品要求不同，镀金可以分为硬金、软金、化学镀金、电镀金等方式。

　　软金镀层纯度较高，表面较软，适合金丝键合、精密焊接等场景。硬金一般会加入少量其他元素，耐磨性更好，适合插拔接触、连接端子、耐磨触点等应用。

　　化学镀金适合一些复杂结构或需要均匀覆盖的产品，电镀金则常用于对镀层厚度、区域控制和导电性能有明确要求的场景。具体选择哪种工艺，要看陶瓷芯片的用途、尺寸、图形结构、镀层厚度要求和后续装配方式。

　　六、镀金层厚度是不是越厚越好?

　　很多人会认为金层越厚，产品性能越好。实际上，陶瓷芯片镀金并不是越厚越合适，而是要根据应用场景确定合理厚度。

　　如果金层太薄，可能无法充分覆盖底层，抗氧化能力和焊接稳定性不足，长期使用中容易暴露出接触问题。如果金层太厚，成本明显增加，也可能影响焊接工艺、尺寸精度或表面应力。

　　对于需要键合的陶瓷芯片，金层厚度、纯度和表面粗糙度都很重要。金层太薄可能影响键合强度，太厚则不一定带来更多好处。对于需要焊接的产品，还要考虑焊料与镀层之间的匹配性。

　　因此，镀金厚度应根据导电要求、焊接方式、使用环境、寿命要求和成本预算来确定。成熟的加工方案通常不是盲目加厚，而是在可靠性和成本之间找到合适平衡点。

　　七、陶瓷芯片镀金的难点在哪里?

　　陶瓷芯片镀金的难点首先在附着力。陶瓷和金属属于不同材料体系，热膨胀系数、表面性质、结合方式都不一样。如果前处理不到位，金属化层和陶瓷之间容易结合不牢，后期可能脱层。

　　其次是图形精度。很多陶瓷芯片尺寸小、线路细、焊盘密集，对镀层区域控制要求高。如果镀金边界不清、局部过镀、漏镀，就会影响后续封装和电性能。

　　第三是表面洁净度。陶瓷芯片镀金前如果存在油污、粉尘、氧化物、残留药液，都会影响镀层质量。精密产品对表面洁净度要求较高，清洗、活化、烘干等前处理环节不能马虎。

　　第四是镀层均匀性。陶瓷芯片结构可能存在孔位、台阶、边角、微小图形，不同位置电流分布和药液交换情况不同，容易造成厚度差异。镀层不均会影响导电、焊接和外观一致性。

　　第五是热应力问题。陶瓷与金属层在温度变化中膨胀收缩不同，如果镀层结构设计不合理，经历高温焊接或冷热循环后，可能出现开裂、翘曲或脱落。

　　八、影响陶瓷芯片镀金质量的因素

　　影响镀金质量的因素很多，前处理是其中很重要的一步。陶瓷表面是否干净、粗糙度是否合适、金属化层是否完整，都会直接影响后续镀层结合力。

　　镀液状态也很关键。镀液浓度、温度、pH值、杂质含量、添加剂状态都会影响镀层颜色、厚度、致密性和均匀性。稳定的镀液管理，是保证批量一致性的基础。

　　电流密度和时间控制同样重要。电流过大可能导致镀层粗糙、烧焦、边缘堆积;电流过小则沉积速度慢，镀层不够致密。时间不足会导致厚度不够，时间过长又可能增加成本和应力。

　　产品装夹方式也会影响镀金效果。陶瓷芯片尺寸小、重量轻，装夹不稳容易造成接触不良、局部漏镀或划伤。对于精密陶瓷芯片，夹具设计往往需要根据产品形状定制。

　　九、如何判断陶瓷芯片镀金是否合格?

　　判断陶瓷芯片镀金质量，不能只看颜色金不金、亮不亮。外观只是基础，更重要的是性能检测。

　　外观方面，要检查镀层是否均匀，有没有漏镀、起皮、针孔、黑点、烧焦、划伤、污渍等问题。对于精密芯片，还要查看镀层边界是否清晰，图形是否符合要求。

　　厚度检测也很重要。可以通过专业设备检测金层和镍层厚度，确认是否满足设计要求。不同区域厚度差异过大，可能影响产品一致性。

　　附着力测试是关键项目之一。镀层如果附着不牢，后续焊接或使用中会出现脱落风险。常见测试方式包括胶带测试、刮擦测试、热冲击测试、焊接后拉力测试等，具体方法要根据产品标准确定。

　　焊接性能和键合性能也需要验证。如果产品后续要进行焊接，就要测试润湿性和焊点可靠性;如果用于金丝键合，就要关注键合强度、表面粗糙度和污染控制。

　　此外，高可靠性产品还可能做盐雾、湿热、高低温循环、老化、导通电阻等测试，以验证镀金层在长期环境下的稳定性。

　　十、选择陶瓷芯片镀金加工时要看哪些能力?

　　选择加工厂家时，不能只看是否能镀金，还要看是否懂陶瓷材料和精密电镀。

　　首先要看前处理和金属化能力。陶瓷芯片镀金的基础在底层，如果厂家只会做普通金属件电镀，却不了解陶瓷金属化，可能很难保证附着力。

　　其次要看精密控制能力。陶瓷芯片通常尺寸小、要求细，厂家需要具备稳定的夹具设计、厚度控制、图形保护和批量一致性管理能力。

　　第三要看检测能力。能不能检测镀层厚度、附着力、焊接性、外观缺陷、表面污染，决定了质量是否可控。只靠肉眼检查，很难满足高端电子产品要求。

　　第四要看工艺经验。不同陶瓷材料、不同金属化层、不同用途，对镀金方案要求不同。经验丰富的厂家能根据后续焊接、键合、导电、耐腐蚀需求，提供更合适的镀层结构。

　　十一、陶瓷芯片镀金常见问题有哪些?

　　比较常见的问题包括镀层起皮、漏镀、发黑、厚度不均、焊接不上、键合不牢、表面粗糙、边缘堆积等。

　　镀层起皮多与前处理不干净、金属化层附着力不足、热应力过大有关。漏镀可能与装夹接触、遮蔽设计或镀液流动有关。表面发黑可能与镀液污染、清洗不彻底或底层氧化有关。焊接不良则可能与金层厚度、表面污染、镍层状态或存放条件有关。

　　这些问题表面看起来都是镀金缺陷，实际原因可能分布在材料、前处理、金属化、电镀、清洗、包装和储存多个环节。想要稳定解决，不能只在最后一道工序找原因，而要把完整流程打通。
